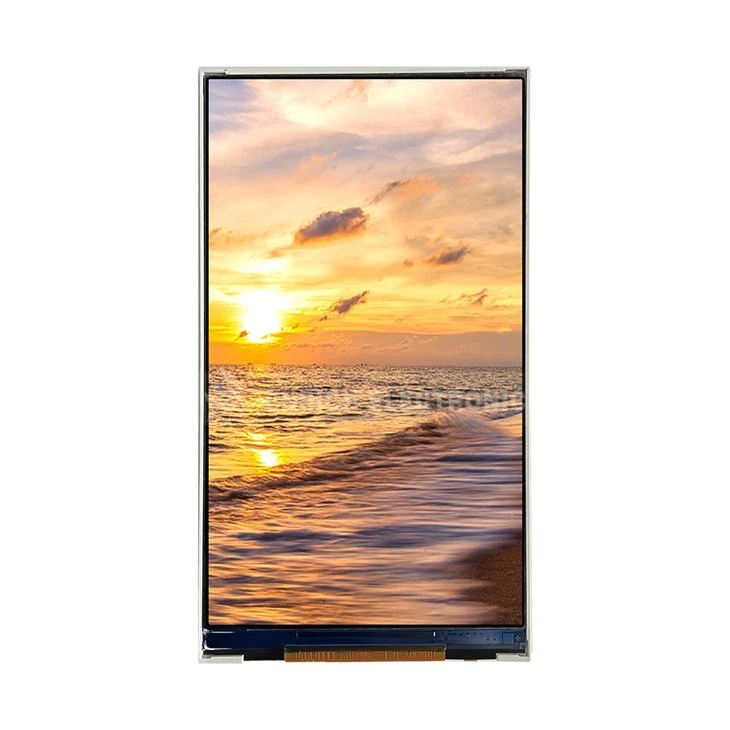

4,45-инчов TFT LCD модул

ENH-TV0454A001Описание





С дългогодишен опит в научноизследователска и развойна дейност и производство на малки и средни-размерени LCD дисплеи, ние напълно разбираме реалните изисквания на инженерите, избиращи екрани за индустриални, медицински и вградени в превозни средства проекти. Разработчиците се нуждаят от фиксиран стандартен размер и естествена разделителна способност, като същевременно изискват изключителна производителност с широк зрителен ъгъл, стабилна съвместимост на драйвера, надеждна работа със задно осветяване и ултра-тънък дизайн на структурата. Нашите4,45-инчов TFT LCD модуле прецизно проектиран за масови вертикални вградени приложения и се превърна в един от нашите най-зрели стандартни модели.

Основна информация за продукта

Този модул използва оригинален BOE 4,45-инчов IPS LCD панел, включващ естествена разделителна способност 480RGB × 854 с класическо вертикално съотношение 18:9, идеално съответстващо на структурното оформление на преносими ръчни устройства и компактно медицинско оборудване.

Проектиран с пълна производителност при гледане във всички-посоки, той е снабден с персонализиран поляризатор на горен пясък 0 градуса и долна светлина 90 градуса, като ефективно отслабва отражението на околната светлина и представя чисто и естествено цветово представяне при нормални условия на вътрешно осветление.

Оборудван е с доказана в масовото производство GC9503CV драйверна интегрална схема, отличаваща се с голяма съвместимост и дългосрочна-стабилност, проверена на пазара. Системата за задно осветяване се състои от 10 LED перли, подредени в зряло 5S2P оформление на веригата, с типично предно напрежение при 15±0,8V и работен ток при 40mA, осигурявайки равномерна яркост без тъмни ъгли.

Модулът се предлага със стандартен 40-пинов FPC конектор и приема високоскоростен MIPI-интерфейс, съвместим с повечето масови промишлени дънни платки, системни решения за Android и Linux. Габаритните размери са 109×60×2.15 мм, докато активната площ на дисплея достига 98.64×55.44 мм. С ултра-дебелина от само 2,15 mm, той се вписва идеално в различни компактни вградени корпусни структури.

Работи стабилно в рамките на -20 градуса ~+70 градуса при нормални сценарии на приложение и може да се съхранява безопасно от -30 градуса до +80 градуса. Оборудван със стандартна яркост 350cd/m² и съотношение на контраст 800:1, той напълно отговаря на нуждите от дисплей с висока разделителна способност за индустриално взаимодействие човек-машина и преносими медицински устройства.

Характеристики на продукта

Полевите инженери са наясно, че обикновените TN панели страдат от очевидно изместване на цвета и избелване, когато се гледат от страничен ъгъл. По различен начин,4,45-инчов TFT LCD модулприлага естествена IPS технология, осигурявайки истински ултра{1}}широк зрителен ъгъл от 178 градуса без изкривяване на цвета при всяка позиция на гледане. Той запазва ясно представяне на изображението, дори когато е инсталиран настрани или се гледа от няколко потребители едновременно.

Разделителната способност 480 × 854 е специално оптимизирана за приложения с вертикален екран, а не за проста изрязана спецификация. Той осигурява остър ръб на текста и естествено наслояване на изображението, идеален за показване на параметри на данни, интерфейс на формата на вълната и представяне на потребителския интерфейс на менюто, особено подходящ за цифрово четене и прост графичен дисплей на медицински устройства.

Ние настояваме да приемем 10 равномерно подредени LED перли с 5S2P верига вместо опростен дизайн на подсветката. Тази усъвършенствана конфигурация балансира консумацията на енергия и равномерната яркост, като избягва локално прегряване след продължителна-работа. Съвместно с настройка на ниска-енергия на GC9503CV драйвер IC, той значително удължава режима на готовност и работния живот на преносимите устройства.

Интерфейсът MIPI притежава силна анти{0}}способност за смущения и достатъчна честотна лента на предаване. Позлатеният-40-пинов FPC кабел осигурява стабилна връзка и издръжлива производителност при включване-и-пускане. Той съответства директно на основни MCU решения като STM32, Rockchip и Allwinner, като значително съкращава цикъла на отстраняване на грешки в проекта.

По време на избора на материал запазихме широка температурна адаптивност за сложни индустриални и превозни среди. Екранът поддържа стабилен изход без трептене, изкривяване на екрана или отклонение на цвета в рамките на нормален висок и нисък температурен диапазон. Тънката дебелина от 2,15 mm спестява запазване на вътрешно пространство и предлага повече гъвкавост за цялостния структурен дизайн.

Приемайки оригинален BOE стъклен субстрат, експлоатационният живот на подсветката надхвърля 50 000 часа, поддържайки 24/7 непрекъсната работа през цялата година. Намалява по-късната честота на подмяна и намалява-разходите за дългосрочна поддръжка за индустриално приложение на място.

Продуктови приложения

Въз основа на нашия действителен опит при кацане на проекти с глобални клиенти,4,45-инчов TFT LCD модулне е просто дисплей с-общо предназначение. Той е специално пригоден за вградени проекти, изискващи вертикална инсталация, пълен зрителен ъгъл и компактно структурно пространство.

В промишлената автоматизация той се използва широко като HMI интерфейс човек-машина, PLC контролен терминал, ръчен промишлен детектор и поддържаща дисплейна част за оборудване за автоматизация, като работи стабилно при сложна електромагнитна и температурна среда в цеха.

Той печели високо признание в преносимите медицински устройства, съвпадайки перфектно с основните стандарти за медицински дисплеи за преносими ЕКГ монитори, електронни измерватели на кръвно налягане, анализатори на кръвна захар и контролни панели за рехабилитационно оборудване, които изискват стриктна яснота на дисплея, възстановяване на цветовете и-трайна стабилност.

За електронни аксесоари на превозни средства обикновено се прилага на спомагателния дисплей на таблото, вторичен екран за задно виждане и информационен терминал за превозно средство. Благодарение на широката селекция от устойчиви на температура и удар-материали, той се адаптира към температурната разлика и леките вибрации по време на шофиране.

Също така е широко разпространено в интелигентни домашни контролни панели, сградни видеодомофонни вътрешни тела и IoT ръчни терминали. Междувременно той служи като стандартна конфигурация на дисплея за-терминали за самообслужване, POS периферни устройства и устройства за контрол на достъпа в търговски сценарии.

Подробности за продукта

При действителна производствена изработка, предното IPS стъкло представя висока чистота без ярки петна, тъмни петна или пикселни дефекти след стриктна фабрична проверка, с добре-контролирана цялостна цветова консистенция.

Вътрешните LED перли са подредени спретнато със стандартизирано окабеляване на веригата 5S2P. Извежда постоянна яркост от 350cd/m² с равномерно разпределение на светлината, без трептене на екрана или частична-светла област.

FPC гъвкавият кабел в края на интерфейса е добре изработен с първокласни позлатени щифтове, устойчиви на окисление и лош контакт след многократно включване, подходящ за масово сглобяване и по-късна поддръжка.

Модулът се отличава с дизайн с тесен панел с високо съотношение на екрана-към-корпуса. Стандартният размер 109 × 60 × 2,15 мм отговаря директно на обичайните вградени монтажни отвори без допълнителна модификация на формата.

Оборудван с професионален горен пясъчен 0 градусов поляризатор и долен светлинен 90 градусов поляризатор, той осигурява вграден-ефект против -отблясъци, като ефективно намалява отражението на околната светлина при вътрешно осветление и естествена светлина до прозорците, което значително подобрява четливостта.

Проверка на продукта

Като професионален оригинален производител, фокусиран върху малки и средни-модули с LCD, ние имаме над десет години опит в индустрията. Ние притежаваме цех за-безпрахово производство и пълни производствени линии, завършващи рязане на стъкло, ламиниране, сглобяване на задно осветяване и пълна инспекция на модули-вътре. Месечната продукция стабилно достига над 100K, осигурявайки стабилна доставка за групови поръчки.

Всички модули са сертифицирани с CE и RoHS, отговарящи на стандартите за достъп до околната среда за индустриално и медицинско оборудване. Ние прилагаме стриктен контрол на качеството на три{1}}нива: IQC входяща инспекция, IPQC в-процес инспекция и OQC окончателна изходяща инспекция, стриктно контролирайки добива на продукта и качеството от източника.

Ние отдавна обслужваме повече от 500 глобални клиенти, покриващи индустриална автоматизация, медицинско оборудване, автомобилна електроника и интелигентен търговски хардуер. Много редовни клиенти смятат този 4,45-инчов IPS модул за стандартна конфигурация за масови проекти.

Предлагаме стандартна 12-месечна гаранция за всички модули, осигурявайки безплатна подмяна за неизкуствени дефекти в качеството. Нашият професионален технически екип предлага навременна поддръжка за решаване на проблеми с отстраняване на грешки в драйвери, структурно съвпадение и докинг интерфейс за изпълнение на проекта.

Персонализирани услуги

За разлика от търговските компании, предоставящи само стандартни складови стоки, ние поддържаме дълбоко персонализирано персонализиране въз основа на4,45-инчов TFT LCD модулза да отговори на уникалните изисквания на проекта на различни клиенти.

Що се отнася до производителността на дисплея, можем да регулираме яркостта от 250cd/m² до 1000cd/m², да оптимизираме контраста и калибрирането на цветовата температура и да добавим анти{2}}отблясъци, анти-пръстови отпечатъци повърхностна обработка, както и пълно ламиниране от закалено стъкло.

В структурен аспект ние фино-настройваме размера на контура и активната област на дисплея, персонализираме дължината на FPC кабела и дефиницията на щифта. Ние също така интегрираме капацитивен или резистивен сензорен панел, за да формираме всичко{2}}в-един дисплей и сензорен модул, спестявайки вторично ламиниране на клиентите.

За интерфейсно решение поддържаме MIPI конвертиране в RGB, LVDS и други масови формати и предефинираме последователността на щифтовете според дизайна на дънната платка на клиента, като избягваме ревизията на дънната платка.

Надграждаме адаптивността към околната среда до версия с ултра-широка температура от -30 градуса до +85 градуса и осигуряваме ударно подсилване и водоустойчиво покритие за специални индустриални и външни работни условия.

Ние също така персонализираме анти{0}}статичните опаковки в тави и независимите от вакуум опаковки. Поддържаме пробна поръчка за малки-партиди и масово производство с гъвкаво време за доставка, перфектно съвпадение на графика за научноизследователска и развойна дейност и масово производство на клиента.





● OEM&ODM ● БЕЗ MOQ ● ПРОБИ В НАЛИЧНОСТ ● ТЕСТОВА ПЛАТКА ПО ИЗБОР

















СПЕЦИФИКАЦИИ

АРТИКУЛ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	4.45	инч
Размери на контура	109x60x2.15	мм
Работна температура	-20 градуса - +70 градуса	степен
Температура на съхранение	-30 градуса - +80 градуса	степен
Резолюция	480x854
