COG модул
Създадена през 2012 г., Shenzhen Enrich Electronics Co., Ltd е производител и доставчик на решения за интелигентни терминални LCD дисплеи, интегриращи R&D, дизайн, производство, продажби и обслужване. Ние се ангажираме да произвеждаме монохромен LCD дисплей, включително сегментен LCD, графичен LCD и цветен TFT LCD, OLED дисплей.
Защо да изберете нас
Услуга за персонализиране
Ние предлагаме силно персонализирани услуги за персонализиране, като щателно проектираме и приспособяваме всеки продукт, за да отговори на специфичните изисквания на нашите клиенти, като гарантираме, че всеки артикул отговаря на техните уникални нужди.
Контрол на качеството
Въведохме строга система за контрол на качеството, при която всички продукти преминават множество кръгове от строги тестове и тестове за стареене преди изпращане, за да гарантираме, че са стабилни, надеждни и отговарят на индустриалните стандарти.
Усъвършенствано оборудване
Нашата компания е оборудвана с най-съвременни производствени съоръжения и достатъчно производствено пространство, включващо 9 линии за свързване на COG, 8 линии за сглобяване на LCD модули, 10 линии за сглобяване на подсветка, 6 линии за свързване на COB, 10 автоматични производствени линии за TFT модули, 8 автоматични производствени линии за поляризатори и 1 SMT производствена линия, осигуряващи ефективни и висококачествени производствени процеси.
Професионален екип
Разполагаме с опитен инженерен екип с богат междудомейнен опит и технически възможности, способни да предоставят професионални технически консултации и цялостни решения за клиенти в различни индустрии.
Персонализиран COG модул
Нашият опитен екип може да разработи правилното решение с интегриран набор от различни технологии във вашите ръце.
Дисплейни технологии
● Тип дисплей: TN, HTN, STN, FSTN и VA
● Трансмисивни, трансфлективни и отразяващи поляризатори
● Положителни и отрицателни режими
● Дебелина на ITO стъкло: {{0}}.4mm, 0.55mm, 0.7 mm и 1.1mm
● Статичен режим на шофиране и динамичен режим на шофиране
● Форми: кръгли, правоъгълни, осмоъгълни и проходни отвори
● Ъгъл на гледане: 12 часа, 3 часа, 6 часа, 9 часа и пълен зрителен ъгъл
● Персонализиране на цвета на фона: сиво, синьо, жълто-зелено, черно и т.н
Монтажни услуги
● Ситопечат: черна маска, червено, зелено, синьо, многоцветен печат
● Сензорни решения: Едностранна технология за докосване на филм ITO и технология за докосване на двустранен ITO филм
● Вътрешно сглобяване на подсветката
● PCBA и метална рамка с възможност за персонализиране
● Интеграция с наслагващ резистивен или капацитивен сензорен екран
● Повърхностна обработка: Укрепено стъкло, електростатична защита, поляризатор с UV филтър
● Интерфейс: I2C, SPI
● Свързване: PIN, FPC
Спецификации на COG модул
Функция ПИН на интерфейса
|
Pin No. |
Символ |
Тип щифт |
Описание |
|
1 |
VSS |
P |
Заземяващ щифт. |
|
2 |
VDD |
P |
Захранване за работа на основната логика. |
|
3 |
NC |
|
Няма връзка |
|
4 |
D/C# |
I |
Този щифт е контролен щифт за данни/команда, свързващ се с MCU. |
|
5 |
R/W# |
I |
Този щифт е входен щифт за управление на четене/запис, свързващ се към интерфейса на MCU. |
|
6 |
E |
I |
Този щифт е вход за MCU интерфейс. |
|
7~14 |
DB0~ DB7 |
I/O |
Тези щифтове са двупосочна шина за данни, свързваща се с шината за данни на MCU. |
|
15 |
NC |
|
Няма връзка |
|
16 |
NC |
|
Няма връзка |
Механични данни
|
Артикул |
Измерение |
единица |
|
Брой знаци |
16 знака x 2 реда |
－ |
|
Размер на модула |
84.0 x 44.0 x 9.67 |
мм |
|
Гледка |
58.22 x 13.52 |
мм |
|
Активна зона |
56.22 x 11.52 |
мм |
|
Размер на точката |
0.57 x 0.67 |
мм |
|
Стъпка на точки |
0.60 x 0.70 |
мм |
|
Размер на символа |
2.97 x 5.57 |
мм |
|
Стъпка на знаците |
3.55 x 5.95 |
мм |
|
Тип панел |
OLED, монохромен |
|
|
Задължение |
1/16 |
|
|
IC |
SSD1311 |
|
|
Интерфейс |
6800, 8080, SPI, I2C |
|
|
Размер |
2,26 инча |
|
Абсолютни максимални оценки
|
Артикул |
Символ |
Мин |
Макс |
единица |
|
Входно напрежение |
VI |
-0.3 |
VDD |
V |
|
Захранващо напрежение за логика |
VDD-VSS |
-0.3 |
6.0 |
V |
|
Работна температура |
ТОП |
-40 |
+80 |
степен |
|
Температура на съхранение |
TST |
-40 |
+85 |
степен |
Електронни характеристики
|
Артикул |
Символ |
Състояние |
Мин |
Тип |
Макс |
единица |
|
Захранващо напрежение за логика |
VDD |
－ |
4.8 |
5.0 |
5.3 |
V |
|
Входно високо напрежение. |
VIH |
－ |
0.8xVDD |
－ |
－ |
V |
|
Ниско напрежение на входа. |
VIL |
－ |
－ |
－ |
0.2xVDD |
V |
|
Изходно високо напрежение. |
VOH |
IOH=-0.5mA |
0.9xVDD |
－ |
－ |
V |
|
Ниско напрежение на изхода. |
VOL |
IOL=0.5mA |
－ |
－ |
0.1xVDD |
V |
|
50% Проверете работния ток на платката |
IDD |
VDD{{0}}.0V |
43 |
50 |
52 |
mA |
Нашият най-продаван COG модул

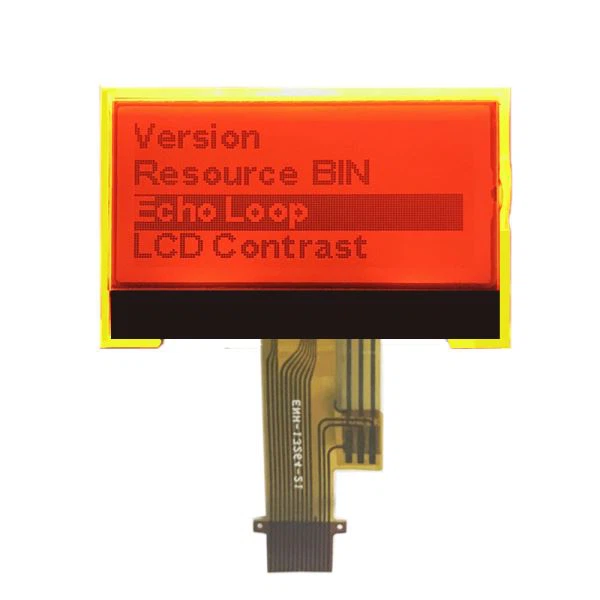

128*64 Малък графичен COG LCD дисплей
Надстройте продукта си с нашия 128*64 LCD с резолюция 128*64! Този 1,3-инчов LCD дисплей е трансмисивен монохромен пасивен матричен течнокристален дисплей (LCD), който използва аморфен тънкослоен транзистор като превключващи устройства.
Бял върху син 128x64 точки LCD дисплей
Този бял на син фон 128x64 пиксела COG графичен LCD дисплей модул има интегриран контролер Sitronix ST7567. Графичният LCD има много ниска мощност за управление на дисплея.
320*240 монохромен LCD дисплей STN син дисплей
Монохромният LCD дисплей 320*240 е отличен избор за всеки проект или приложение, което изисква висококачествена, надеждна и рентабилна дисплейна технология. Със своя STN син дисплей, този LCD екран предлага ярки и ясни изображения, които са лесни за четене и разбиране.
132x32 Графичен LCD FPC Connect
ENH-DG132032-14 е графичен LCD дисплей с размери 132x32 пиксела, чийто размер е 52.0x21.0mm, а зоната за гледане е 47.0x11. 70 mm, с контролер ST7567A, SPI интерфейс, 4 броя бяла LED подсветка.
Нашата компания предлага повече продукти, моля, прегледайте продуктовите категории на уебсайта, ако имате някакви нужди, моля, свържете се с нас.
Характеристики на COG модул
Тънък профил
COG модулите са известни със своята тънка и лека конструкция. Тази функция е особено полезна за преносими устройства, където намаляването на теглото и дебелината може да подобри потребителския комфорт и естетиката на устройството.
Висока разделителна способност и яснота
Тези модули често поддържат високи разделителни способности, осигурявайки отчетливи и ясни визуализации. Директната интеграция на драйвера IC допринася за прецизен контрол върху дисплея, което води до превъзходно качество на изображението.
Разнообразни размери и конфигурации
COG модулите се предлагат в различни размери и конфигурации, от малки монохромни дисплеи за носими до по-големи цветни дисплеи за ръчни устройства. Тази гъвкавост им позволява да се използват в широк спектър от приложения.
Енергийна ефективност
Ефективният дизайн на COG модулите често води до по-ниска консумация на енергия. Това е от решаващо значение за устройства, работещи с батерии, където удължаването на живота на батерията е сериозна грижа.
Приложения на COG модул
Уред
Аудио/видео
Автомобили/транспорт
Компютри/техника
Потребител
Контрол/ОВК/сигурност
Ръчен
Военен
POS/търговия на дребно/вендинг
Везни
Телекомуникации/комуникации
Тест и измерване
Моля, изпратете ни вашата първоначална хартия за чертане, мостри или снимки; ако не разполагате с тази информация, моля, уведомете ме за вашата идея.
След това ви даваме решение и приблизителна цена. (Размерът няма да повлияе на персонализираните такси, но ще повлияе на единичната цена.)
Договаряне на техническите данни и ние даваме точна оферта.
Вие уреждате таксите по поръчка.
Нашият инженер проектира чертежа на COG модула за вашето потвърждение в рамките на 1-3 дни.
Новите проби ще бъдат готови в рамките на 15-20 дни.
След потвърждаване на пробите горещо приветствайте масовото производство.
Опаковка
Диаграма на производствения процес на LCD
Обогатете, улеснете използването на LCD
Сертификат
