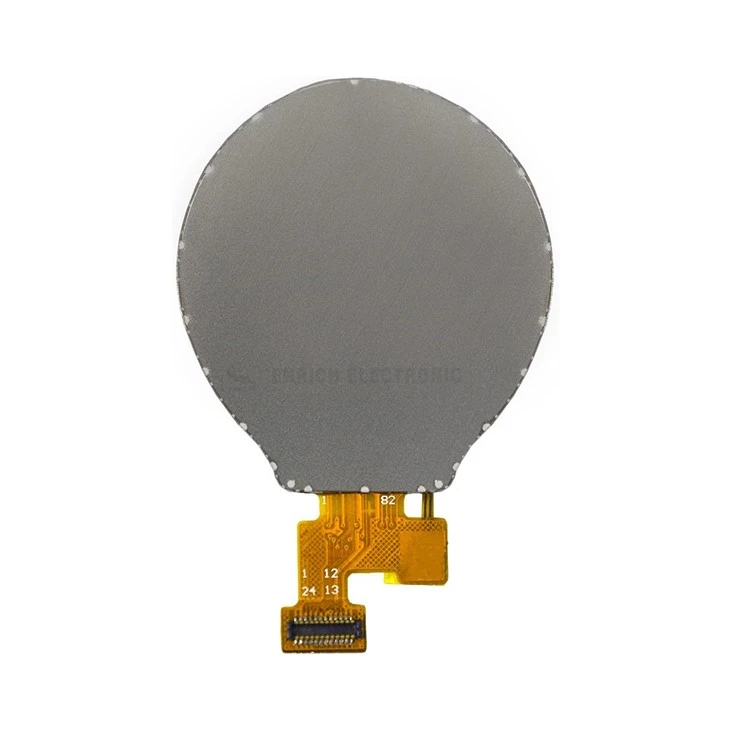

1.09 кръгъл TFT LCD модул



ENH-TV0110C001Описание



Правя малки LCD дисплеи от години и ако има нещо, което научих, то е, че реалната стойност на екрана не се показва в първите няколко реда на листа с данни. Вземете нашия 1.09 кръгъл TFT LCD модул. На хартия това е 240×240 IPS дисплей с 1,09-инчов диагонал. Нищо екзотично. Но решенията зад тези цифри - това е мястото, където живее истинското инженерство.

Нека започна с драйвера IC, GC9A01. Това не е най-новото дете в блока, но се превърна в нещо като стандарт в малките кръгли дисплеи с причина. Използвахме го в множество проекти и това, което оценявам най-много, е колко прощаващ е с 4-проводников SPI. При носимите устройства вашият MCU често борави с Bluetooth, сензори и управление на захранването наведнъж – последното нещо, от което се нуждаете, е дисплей, който е придирчив по отношение на времето. Набрахме последователността за инициализация на тази IC до точката, в която тя работи добре с ESP32, STM32, nRF52 и почти всичко, което клиентът хвърли към нея. Това звучи като малко нещо, но когато хардуерен инженер се опитва да създаде прототип за една седмица, да не се налага да се бори с дисплея е огромна работа.

След това има поляризаторния стек. Това е един от онези детайли, които повечето хора прескачат, но той прави или нарушава използваемостта на открито. Използваме горен матов слой (173 градуса), комбиниран с по-нисък филм за подобряване на яркостта (97 градуса). Матовото покритие намалява отблясъците-ако някога сте опитвали да четете лъскав екран на пряка слънчева светлина, знаете точно защо това има значение. А слоят за подобряване на яркостта отдолу означава, че не губим енергия от подсветката. Резултатът е дисплей, който достига 350-400 cd/m² типична яркост, но се усеща по-ярък на открито, защото не се борите с отраженията. Направихме този избор, след като наблюдавахме как клиент се бори с лъскавия кръгъл екран на смарт часовник – продуктът изглеждаше страхотно на закрито, но навън едва можеше да се види. Преработихме им поляризатора и проблема изчезна без да пипаме подсветката.

IPS е посочен като "пълен зрителен ъгъл", но ще ви кажа защо има значение конкретно за кръгъл дисплей. Кръгъл екран почти винаги се използва в продукт, който се вижда от всеки ъгъл-часовник на китка, интелигентна ключалка на врата, ръчен терминал, наклонен в нечия ръка. Ако дисплеят променя цвета или обръща контраста на 60 градуса, се чувства евтино. С IPS зрителният конус е постоянен до 85 градуса във всяка посока. Това не е просто спецификация; това е разликата между продукт, който се усеща първокласен и такъв, който не го прави.

Механичните допуски са ±0,2 mm върху немаркирани размери. Това число идва от много специфичен провал, който имахме преди около пет години. Доставихме партида кръгли модули с по-хлабави допуски и когато клиентите се опитваха да ги поставят в-формовани корпуси, активната зона не винаги беше центрирана. Някои устройства изглеждаха добре, при други дисплеят беше видимо извън-центъра. Затегнахме допуските и променихме начина, по който изрязахме стъклото спрямо пикселната матрица. Сега, когато монтирате този 1.09 кръгъл TFT LCD модул, активната зона е точно там, където трябва да бъде, всеки път.

Работната температура е -20 градуса до 70 градуса, за съхранение -30 градуса до 80 градуса. Питаха ме защо не увеличим тези числа и честният отговор е, че тестваме до границите на-използване в реалния свят, а не до крайностите на война за листове с данни. Не е необходимо умният часовник да работи при -40 градуса. Това, от което се нуждае, е да оцелее през зимния ден в Чикаго и реакцията на докосване да е постоянна. Ние проверяваме целия комплект - включително FPC и подсветката - защото съм виждал модули, при които стъклото беше добре, но гъвкавият кабел се втвърдяваше при студено време и причиняваше периодичен контакт. Това е нещо, което се появява само след като сте изпратили няколко хиляди единици.

Едно нещо, което правим различно от много доставчици, е персонализирането на FPC. Стандартната версия идва с 15-пинов ZIF конектор и определена дължина, но ние приемаме това като отправна точка. Имал съм клиенти с интелигентни дизайни на пръстени, при които вътрешното пространство е толкова тясно, че стандартен FPC просто не би паснал. Скъсихме го, променихме разпределението на щифтовете, дори обърнахме конектора на противоположната страна. Тъй като ние сме фабриката, можем да направим тези промени, без това да се превърне в огромно изпитание. Същото важи и за интегрирането на покривно стъкло – можем оптически да залепим персонализирано покритие със или без докосване, така че клиентът да получи завършен монтаж, вместо да се налага сам да управлява ламинирането.

GC9A01 също има режим на заспиване, който консумира микроампера, което е критично за-захранвани с батерии носими устройства. Но истинската печалба е, че кодът за инициализация е добре-документиран и стабилен. Предоставяме примерни C-кодови последователности, които работят веднага, и съм виждал клиенти да преминават от получаването на дисплея до пускането му на работния плот за по-малко от час. Това не е нещо, което можете да поставите в спецификационния лист, но има значение.

Извършваме 100% проверка на всяка единица и всяка партида преминава през 24-часово изгаряне при висока-температура-. Мислех, че това е излишно за малки дисплеи, докато не получих партида, при която 2% от единиците се провалиха след седмица работа. Прегарянето улови следващата партида, преди да бъде изпратена. Сега не го поставям под въпрос.

И така, да, кръглият TFT LCD модул 1,09 е 1,09--инчов IPS дисплей с драйвер GC9A01, матов поляризатор и набор от температурни диапазони, които изглеждат напълно обикновени. Но това, което го прави наш основен продукт, не е някаква отделна спецификация – а това, че всеки детайл е избран, защото сме видели какво се случва, когато тези детайли се объркат. След всички тези години съм убеден, че най-добрият екран не е този с най-впечатляващите числа. Това е този, който се измъква от пътя ви и ви позволява да изпратите продукта си.









● OEM&ODM ● БЕЗ MOQ ● ПРОБИ НА СКЛАД ● ПЛАТА ЗА ТЕСТВАНЕ ПО ИЗБОР

















АРТИКУЛ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	1.09	инч
Размери на контура	32.98x30.59x1.81	мм
Работна температура	-20 градуса - +70 градуса	степен
Температура на съхранение	-30 градуса - +80 градуса	степен
Резолюция	240x240
