ENH-TV0085A002Описание

The0,85-инчов TFT LCD модуле компактен, пълно{0}}цветен дисплей с активна матрица, предназначен за-приложения с ограничено пространство, изискващи високо-качествен визуален изход. Като професионален производител на малки LCD дисплеи, ние гарантираме, че всеки модул отговаря на строги инженерни стандарти.

Когато за първи път разработихме този 0,85-инчов TFT LCD модул, основното предизвикателство, с което се сблъскахме, беше балансирането на „ултра-компактния размер“ с „използваемото качество на дисплея“-болна точка, която сме чували многократно от клиенти в индустрията за носими устройства и IoT. След повече от 18 месеца итеративно тестване стигнахме до дизайн, който не е просто списък със спецификации, а решение, съобразено с реални-болни точки на приложението. Позволете ми да ви разкажа какво прави този модул отличителен, от техническия избор, който направихме, до-отзивите на място, които сме събрали от стотици проекти.

Започвайки със самия дисплей: диагоналът от 0,85 инча може да звучи малък, но ние сме оптимизирали всеки пиксел, за да се брои. Избрахме TFT{2}}LCD активна{3}}матрична технология не само защото е стандартна, но и защото открихме, че индивидуалният контрол на пикселите не-подлежи на обсъждане за компактни устройства-особено носими като интелигентни пръстени или фитнес тракери, където дори леко забавяне или изкривяване на цвета съсипва потребителското изживяване. Подреждането на пикселите с вертикална RGB лента също беше умишлено решение; ранните прототипи използваха различно оформление, което доведе до измито-зелено, но след коригиране на плътността на ивиците постигнахме естественото възпроизвеждане на цветовете, което клиентите сега постоянно хвалят. При разделителна способност 128(RGB)×128 разглеждаме приблизително 16 000 пиксела-достатъчно за показване на състоянието и прости графични потребителски интерфейси, но увеличихме съотношението на контраста до 1200:1 (типично), защото знаем, че в ярка или тъмна среда яснотата е всичко. Тествахме това рамо-до-с по-евтини модули, които достигат до 800:1, и разликата в четливостта е огромна-нашите клиенти в индустриални настройки ни казват, че този контраст ги спестява от постоянни настройки на екрана.



Технологията за широко{0}}изглед на IPS беше друга-недоговорна за нас и тук практическият ни опит наистина влиза в игра. В началото експериментирахме с TN панели, за да намалим разходите, но обратната връзка беше ясна: потребителите, които гледат екрана дори под ъгъл от 30-градуса, виждат промяна на цвета, което е проблем за носимите устройства или ръчните индустриални терминали. Преминаването към IPS ни даде 80{7}}градусови зрителни ъгли във всички посоки, но не спряхме дотук-настроихме фино-оптичните слоеве на панела, за да сведем до минимум отклонението на цветовете, дори в крайните краища на зрителния диапазон. Яркостта е друга област, в която се съсредоточихме върху използваемостта в реалния свят: 300-450 cd/m² типично, с минимум 260 cd/m², означава, че може да се чете на открито, без да се изтощава батерията. Имахме клиенти, които използват този модул във външни IoT сензори в летни горещини и яркостта се задържа, без да се нуждае от допълнителна мощност – нещо, което потвърдихме чрез седмици полеви тестове във влажния, слънчев климат на Шенжен.

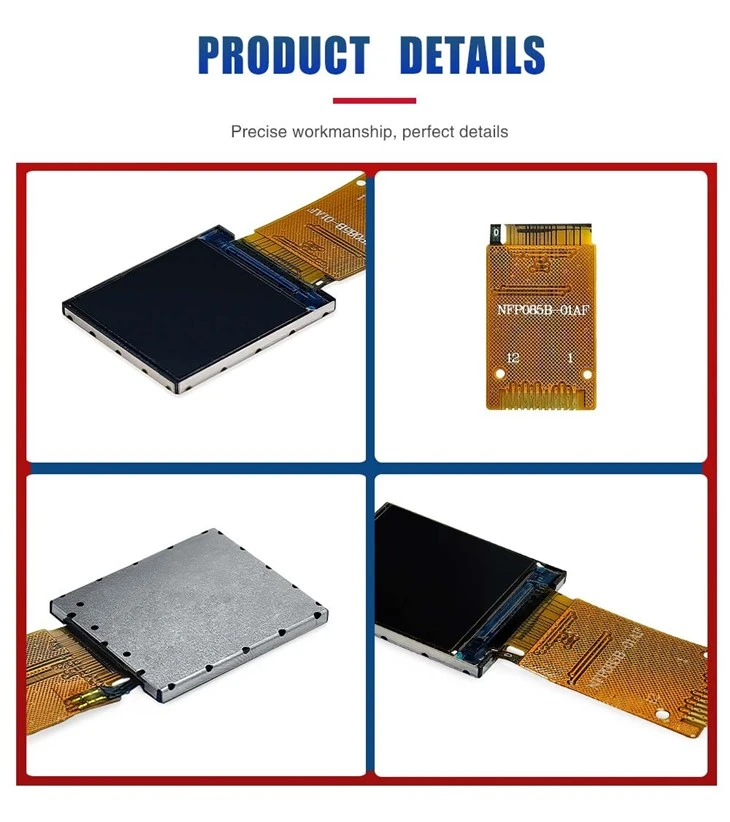

Механичните размери-20,82 мм × 17,58 мм × 1,46 мм (Ш × В × Т)-може да изглеждат само като цифри, но всеки милиметър беше преборен. Свихме рамката възможно най-много, намалявайки активната площ на дисплея до 15,21 mm × 15,21 mm (или 15,2064 mm × 15,2064 mm за приложения с висока-прецизност), защото знаем, че при миниатюризирани устройства дори 0,1 mm може да означава разликата между поставянето в корпус или необходимостта от редизайн на целия продукт. Дебелината от 1,46 мм също беше предизвикателство; трябваше да интегрираме една бяла LED подсветка, която е едновременно тънка и равномерно осветена – без горещи точки, без тъмни ъгли. Тествахме десетки конфигурации на задно осветяване, преди да се спрем на една, която балансира дебелината, осветеността и потреблението на мощност, и тя се превърна в подпис на този модул.



От страна на електричеството, 4-жичният SPI интерфейс беше избор, воден от отзивите на клиентите. Отново и отново чухме, че инженерите се борят с недостига на щифтове на MCU като ESP32 и STM32-така че проектирахме модула да използва само 4 GPIO щифта (CS, DC, SCL, SDA), без да жертваме скоростта на пренос на данни. Специалният DC щифт е малък детайл, но опростява драстично логиката на управление; имахме младши инженери да ни казват, че тази функция намалява времето им за интеграция наполовина в сравнение с модули с комбинирани щифтове за команда/данни. Ние се спряхме на типично работно напрежение от 3,3 V (2,4 V-3,3 V логически диапазон), защото е съвместимо с почти всички съвременни MCU с ниско-напрежение – няма нужда от преобразуватели на напрежение, което спестява място и намалява точките на отказ. Интегралната схема на драйвера GC9107 беше нашият най-добър избор заради вградената си RAM и ниска консумация на енергия; тествахме го обстойно с устройства, захранвани от батерии, и постоянно удължава времето за работа с 15-20% в сравнение с модули, използващи общи драйвери. Предлагаме ST7735S като алтернатива, но винаги препоръчваме GC9107 за преносими приложения – собственото ни тестване показва, че е по-надежден при екстремни температурни условия.



Говорейки за температура: ние оценяваме този модул за работа от -20 градуса до +70 градуса, но тази цифра не е просто маркетингов куршум. Подложихме го на строги тестове в екологичните камери на нашата фабрика в Шенжен-като го пуснахме в продължение на 48 часа на -20 градуса, след което незабавно превключихме на +70 градуса, повтаряйки цикъла за една седмица. Той се държеше перфектно, поради което се превърна в-за индустриални клиенти в хладилни складове или приложения на открито. 8KV ESD защитата е друго практично докосване; видяхме твърде много модули да се повредят по време на сглобяване поради статично електричество, така че добавихме тази защита, за да намалим процента на дефекти - нашият производствен екип ни казва, че е намалил с 30% неуспешните сглобки за нашите клиенти с голям обем.



Съответствието с RoHS и REACH е даденост в днешно време, но ние отиваме крачка напред, като правим персонализирането достъпно-нещо, което много фабрики приемат като закъснение. През годините научихме, че няма два еднакви проекта: един клиент се нуждаеше от 10 mm по-дълъг FPC кабел, за да пасне на тяхното оформление на печатни платки, друг искаше анти-покривно стъкло за използване на открито, а клиент на медицинско устройство се нуждаеше от резистивен сензорен панел, който работи с ръкавици. Ние не просто предлагаме тези персонализации-но помагаме на клиентите да ги оптимизират. Например, когато клиент на носимо устройство поиска извито покривно стъкло, ние коригирахме разположението на подсветката, за да избегнем изтичане на светлина, детайл, който те не бяха взели под внимание. Това е разликата между общ модул и модул, създаден от екип, който действително е работил с технологията в реални-сценарии.



Защо да изберете нашия модул пред десетките подобни опции на пазара? Не става въпрос за спецификациите,-а за грижата, която полагаме при решаването на важните проблеми. Ъгълът на гледане на IPS не е просто характеристика; това е резултат от това, че слушахме клиенти, които не можеха да използват TN панели. 4-жичният SPI интерфейс не е само брой щифтове; ние спестяваме време и разочарование на инженерите. Ултра-компактният размер не е просто измерване; ние помагаме на клиентите да вдъхнат живот на миниатюрните си идеи. Клиенти идват при нас, след като са използвали по-евтини модули, които са се провалили на полето, и отново и отново ни казват, че разликата е в детайлите - равномерната подсветка, надеждният драйвер, персонализираните опции, които отговарят точно на техните нужди.



Нашият процес за контрол на качеството е друга гордост и се корени в опита ни като производител, базиран-в Шенжен. Ние извършваме 100% проверка на входящия материал, защото научихме по трудния начин, че един дефектен кондензатор може да съсипе цяла партида. Нашите-процедурни тестове улавят проблеми рано-като неправилно подравнен FPC конектор, който би причинил периодични повреди на дисплея-и нашият 24-48-часов тест за стареене гарантира, че всеки модул може да се справи с дългосрочна-използване. С производствен капацитет от 4 милиона единици на месец, ние можем да мащабираме, за да отговорим на големи поръчки, но никога не изпускаме от поглед малките детайли, които правят един модул надежден. Нашият екип за научноизследователска и развойна дейност е във фабриката всеки ден, като работи с производството за усъвършенстване на модула - наскоро оптимизирахме консумацията на енергия на фоновото осветление въз основа на обратна връзка от клиент на смарт часовник, намалявайки потреблението на ток с 5%, без да затъмняваме екрана.



В крайна сметка този 0,85--инчов TFT LCD модул е ​​нещо повече от набор от параметри. Това е продукт на години на изслушване на клиенти, тестване на прототипи и усъвършенстване на всеки детайл за решаване на реални проблеми. Независимо дали е в носещ се медицински монитор, промишлен сензор или мини IoT устройство, той е създаден да работи там, където има значение – не само на хартия, но и в ръцете на инженерите и потребителите, които разчитат на него всеки ден. Това е разликата между модул, който можете да закупите навсякъде, и модул, на който можете да се доверите, че ще го достави, подкрепен от екип, който е бил там, направил това и продължил да повтаря, за да го подобри.



● OEM&ODM ● БЕЗ MOQ ● ПРОБИ НА СКЛАД ● ПЛАТА ЗА ТЕСТВАНЕ ПО ИЗБОР

















СПЕЦИФИКАЦИИ

АРТИКУЛ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	0.85	инч
Размери на контура	20.82x17.58x1.46	мм
Работна температура	-20 градуса - +70 градуса	степен
Температура на съхранение	-30 градуса - +80 градуса	степен
Резолюция	128x128
