0,42-инчов TFT LCD модул

ENH-TV0042A002Описание



Дискусия на параметъра

96×54 резолюция.На 0,42-инча активна зона (приблизително 9,22 мм ширина и 5,18 мм височина), 96×54 дава около 265 PPI хоризонтално. Това е забележимо по-отчетливо от много 1,x-инчови носими устройства. Съотношението на страните - приблизително 16:9 - съответства на обичайните пропорции на миниатюрите на видеоклипове. На практика 96 колони са достатъчни за три до четири буквено-цифрови знака плюс малка икона, което прави дисплея подходящ за цифрови показания (глюкоза 5,6, батерия 96%, температура 23,5 градуса) или кратки низове за състояние.

ST7735P3 драйвер.Този драйвер съдържа GRAM на чипа (обикновено 132×162×18 бита) и обработва 96×54 без външен буфер на кадри. Вграденият GRAM премахва необходимостта от скъп външен RAM чип, реално съображение за цената при устройства с голям обем като TWS кутии за зареждане. SPI поддържа броя на пиновете нисък: CLK, MOSI, CS, DC (и RESET по избор) -, което е 4 до 5 сигнала плюс захранване и маса.

Активна зона и контур.Формата на модула с размери 12,32 × 12,09 × 1,5 mm е по същество мини-квадрат. Активната площ е 9,22 × 5,18 мм. Това оставя достатъчно рамка за механична опора, като същевременно остава достатъчно малък за устройства, които се побират в корпус с диаметър 20-25 mm - точно това, което много TWS калъфи за зареждане и интелигентни дизайни на пръстени изискват.

IPS посока на гледане.„Пълен ъгъл на гледане“ или „Всички“ има значение, когато потребителят погледне кутията за зареждане отстрани или каишката от ъгъл. 80-градусовият конус във всяка посока гарантира, че дисплеят остава четим дори когато потребителят не гледа право към него. Това не е просто функция за комфорт; за устройства, използвани на открито или в движение, това пряко влияе върху използваемостта.

4-жилен SPI.За 96×54 максималната теоретична честотна лента на SPI от ~10–20 MHz (практически) е достатъчна за опресняване на цял екран при много над 30 кадъра в секунда. В сценарии с потребителски интерфейс в реалния свят - икона на батерия, процент, малка анимация - автобусът рядко е наситен. Ниският брой щифтове означава по-лесно насочване на печатни платки и по-малки FPC конектори, което означава по-ниски разходи за сглобяване, фактор, който не подлежи на обсъждане при потребителските носими устройства.

2. Основни характеристики и функционални предимства

Изключително компактен отпечатък.Общата площ на модула е около 150 mm² - не много по-голяма от един пирон. От нашите пратки този размерен клас е най-търсен от дизайнерите на TWS кутии за зареждане на слушалки, интелигентни пръстени, компактни медицински четци и индустриални микросензори.

Вграден GRAM.Не е необходима външна RAM памет. За продукт с голям обем елиминирането на външен чип с памет намалява разходите за BOM с приблизително $0,30–0,80 на единица, което става значително при 100 000 единици.

Ефективен интерфейс.Шината 4-SPI използва само четири активни сигнала. При проекти, при които всеки GPIO има значение (напр. MCU с нисък брой пинове в калъфи за слушалки), това е основно предимство.

Стандартизиран драйвер.Серията драйвери ST7735 е често срещана в общностите на производителите и индустриалните дизайни. Ние също така доставяме пълни последователности за инициализация за STM32, ESP32, Arduino и 8051. Много инженери могат да интегрират дисплея в рамките на един ден, когато използват нашия предварително тестван код.

Създаден за дълготрайна доставка.За този модул ние гарантираме най-малко 10 години непрекъснати доставки след пускането на продукта, обещание, насочено към медицински и индустриални клиенти, които се нуждаят от дългосрочна стабилност.

Съответствие с RoHS.Целият модул отговаря на стандартите RoHS и REACH, необходими за доставки в ЕС и съответствие на медицинските устройства.

3. Области на приложение

Следващите раздели изброяват къде нашите клиенти действително използват този модул въз основа на нашите записи за пратки.

TWS кутии за зареждане на слушалки.Размерът от 0,42 инча се вписва добре в капака или предната страна на компактните батерии за слушалки. Типична употреба: показване на процента на батерията за лява/дясна слушалка, ниво на батерията на кутията, състояние на Bluetooth сдвояване и анимация за зареждане. Разделителната способност 96×54 и съотношението на страните 16:9 се подравняват добре с малки икони на състоянието.

Интелигентни пръстени.Пръстенът, който може да се носи, има изключително тясно вътрешно пространство, често само 15-18 mm вътрешен диаметър. Модулът 12,32 × 12,09 × 1,5 мм се плъзга в такива дизайни по-лесно от 0,7-инчовите алтернативи. Приложенията включват показване на зони на сърдечния ритъм, прогрес на стъпките или идентификация на обаждащия се.

Микро медицински четци.Ръчните глюкозни монитори, пулсовите оксиметри на върха на пръста и компактните четци за телесна температура се възползват от ниската консумация на енергия (задно осветяване ~20-40 mA типично) и ясния цифров дисплей. Работният диапазон от -20 градуса до +70 градуса поддържа използване на място.

Индустриални сензори.Измервателите на температура/влажност, малките манометри и преносимите инструменти за калибриране използват тези дисплеи за отчитане на състоянието на устройството. FPC типът запояване остава сигурен в оборудване, което е подложено на удар или вибрация.

Направи си сам вградени проекти.4-SPI интерфейсът и наличните кодови примери за STM32, ESP32 и Arduino правят модула популярен избор за преносими регистратори на данни и миниатюрни инструменти.

IoT edge устройства.Всеки сензорен възел, който се нуждае от директен дисплей „каква е стойността в момента“, може да използва този модул. Управлението на захранването е гъвкаво: токът в режим на заспиване е под 10 µA, което позволява на продукта да представя информация при поискване, без да изтощава батерията в режим на готовност.

Аксесоари за потребителски стоки.Нивата на E‑течност на устройствата за изпаряване, дисплеите на батерията на микрофона на преносимите рекордери и други малки аксесоари използват модула поради размера и ниската цена.

Последните доклади на индустрията отбелязват, че малките TFT дисплеи в диапазона 0,7–2,0 инча трябва да балансират размер, четливост, мощност и издръжливост - нашият 0,42-инчов IPS вариант успешно отговаря на тези изисквания за няколко продуктови категории.

4. Подробности за продукта и визуални характеристики

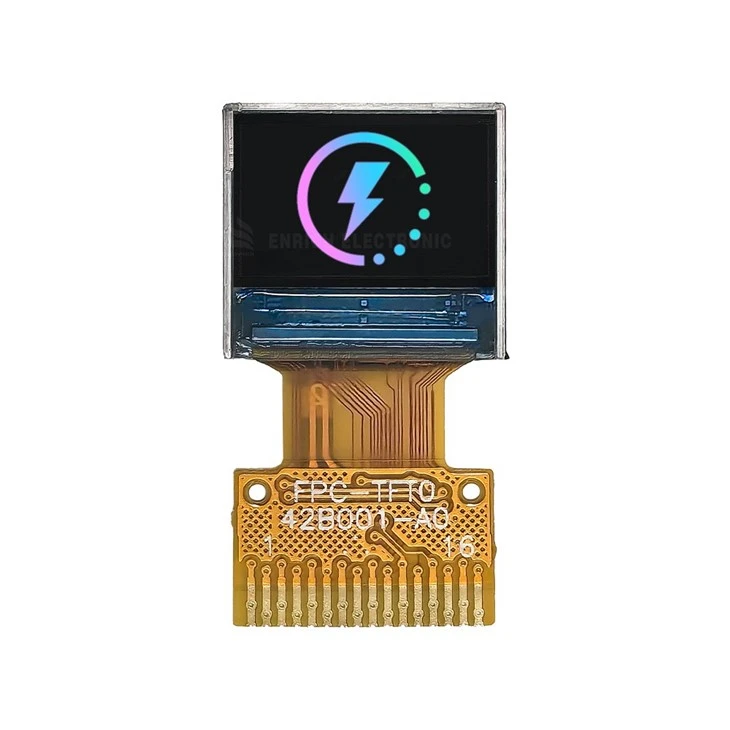

Модулът използва aFPC тип запояване, обикновено 16 пина със стъпка 0,5 mm. Не е необходим ZIF конектор - FPC е проектиран за ръчно запояване или запояване с гореща лента директно върху печатната платка на хоста. За еднократно медицинско устройство с малък обем, това намалява цената на конектора. За калъф с голям обем TWS, сглобяването „вземи и постави“ е лесно, когато шаблонът за поставяне на паста и профилът за преформатиране са зададени правилно.

Подсветка.Един бял светодиод управлява подсветката. Стандартната яркост е 350 cd/m², което е удобно за използване на закрито и се вижда адекватно при осветление в офиса или дома. За приложения, които се нуждаят от по-ярка подсветка - например, устройство, предназначено за ежедневно носене на открито -, ние предлагаме персонализирани опции за увеличаване на яркостта до 600–1000 cd/m², въпреки че това идва с малко по-висока консумация на енергия и по-кратък живот на LED.

Поляризатор и оптика.Поляризаторният стек от клас IPS осигурява пълен зрителен ъгъл, но също така включва повърхностна обработка против отблясъци като стандарт. Това намалява отраженията от горните светлини в контролните стаи или светлите магазини, като същевременно поддържа достатъчен контраст за елементите на потребителския интерфейс. Съотношение на контраст от 800:1 гарантира, че текстът и символите се отделят ясно от фона.

Опционално покривно стъкло.Може да се добави леща от закалено стъкло с декорация на лого против отблясъци (AG), против пръстови отпечатъци (AF) или копринено отпечатано лого. Оптичното свързване елиминира въздушната междина между стъклото и панела, като подобрява четливостта на слънчева светлина и предотвратява кондензацията.

Капацитивен допир.За 0,42-инчови дисплеи интегрирането на допир е възможно, но по-рядко поради ограничената повърхност на потребителския интерфейс. Ние поддържаме интегриране на капацитивен наслагване с докосване с помощта на контролери FT3267 или CST816; персонализиран FPC за докосване също е наличен. Повечето от нашите 0,42-инчови клиенти обаче пропускат докосване и разчитат на физически бутони или контроли, базирани на приложения, за да запазят живота на батерията.

5. Гарантиране на качеството

Съвместим с RoHS (безоловни материали)

Съвместим с REACH (стандарти за химическа безопасност на ЕС)

ISO 9001:2015 (управление на качеството)

ISO 14001:2015 (управление на околната среда)

6. Услуги за персонализиране

Категория за персонализиране	Опции
Персонализиране на FPC	Дължина (15 mm до 200 mm), посока на изход (отдолу/отстрани/персонализиран ъгъл), тип конектор (ZIF/пинов конектор/персонализирани подложки за запояване), монтажни отвори, размери на златен пръст. Инструменти ~3-4 седмици.
Покривно стъкло	Закалени AG/AF покрития, копринено отпечатани лога, оптично свързване за външна употреба. ~4-5 седмици работа с инструменти.
Сензорен панел	Капацитивен (FT3267 / CST8xx) ~0,6-0,8 mm добавена дебелина; капацитивният е по-отзивчив, но по-скъп. Предлага се резистивно докосване за промишлени дизайни, съвместими с ръкавици.
Яркост	Стандартно 350 cd/m². Версии с висока яркост до 800–1000 cd/m².
Интерфейс	4-проводният SPI остава стандартен. 3-възможен е кабелен SPI; MCU 8-битов паралел наличен за наследени дизайни.
Работна темп	Стандартно -20 градуса до +70 градуса. Налични са разширени -30 градуса до +80 градуса (смяна на LCD течност и лепило).

Готови ли сте да интегрирате 0,42-инчовия TFT LCD модул?

Размерът от 0,42 инча се намира в уникална пресечна точка: той е достатъчно голям, за да покаже значима информация за състоянието, но достатъчно малък, за да се побере в продукти, където всеки милиметър е от значение. Разделителната способност 96 × 54, 4-SPI интерфейсът и IPS технологията се комбинират, за да осигурят практичен градивен елемент за TWS кутии за зареждане, интелигентни пръстени, медицински четци и индустриални сензори.

Свържете се директно с нашия инженерен екип за лист с данни, примерна поръчка или за да обсъдите вашите нужди за персонализиране на FPC и покривно стъкло. Поддържахме достатъчно наличност за поръчки с примерен-размер и сме готови да ви подкрепим от първоначалното тестване на прототип до масовото производство.







● OEM&ODM ● БЕЗ MOQ ● ПРОБИ НА СКЛАД ● ПЛАТА ЗА ТЕСТВАНЕ ПО ИЗБОР

















СПЕЦИФИКАЦИИ

АРТИКУЛ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	0.42	инч
Размери на контура	12.32x12.09x1.5	мм
Работна температура	-20 градуса - +70 градуса	степен
Температура на съхранение	-30 градуса - +80 градуса	степен
Резолюция	96x54
